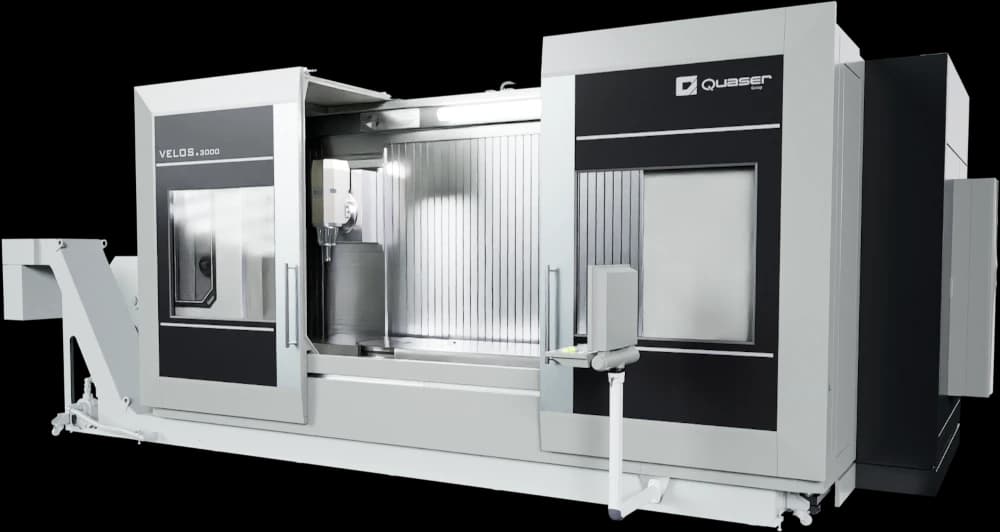

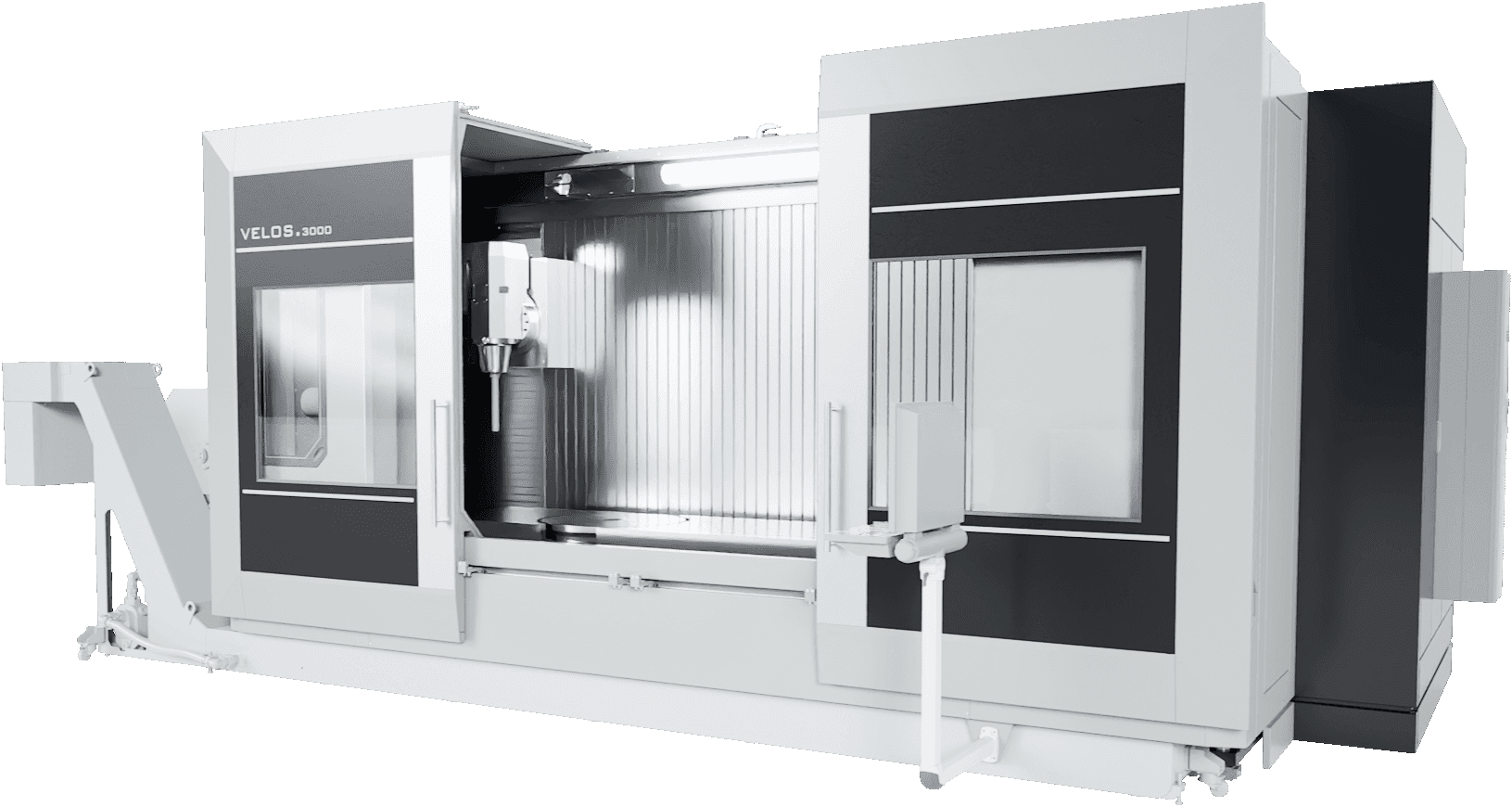

5-Achs-Fahrständermaschine VELOS.3000 mit geöffneter Schutztür

VELOS.3000 · 5-Achs-Fahrständer mit Linearmotoren

Große Bauteile.
Volle Dynamik.

3.000 mmVerfahrweg X
80 m/minEilgang
±120°B-Achse

01 · Prinzip

Das Bauteil
bleibt liegen.

Bei schweren Werkstücken bremst die bewegte Masse die Dynamik. Deshalb verlegt die VELOS die Bearbeitungsachsen in den Ständer – der Tisch steht fest.

X · Y · Z

Der Ständer
fährt.

X und Y bewegen den Fahrständer über das Bett, Z hebt und senkt den Spindelschlitten. Egal wie schwer das Werkstück ist: Die bewegte Masse bleibt gleich.

B · C

Fünf Achsen.
Volle Freiheit.

Der Schwenkkopf (B-Achse) und optional bis zu zwei integrierte Rundtische (C-Achse) machen die VELOS zur 5-Achs-Simultanmaschine.

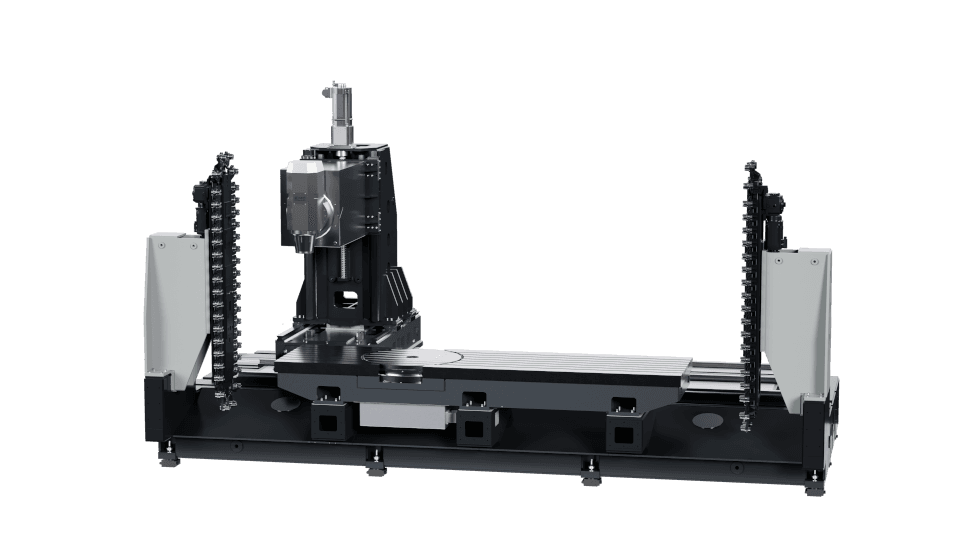

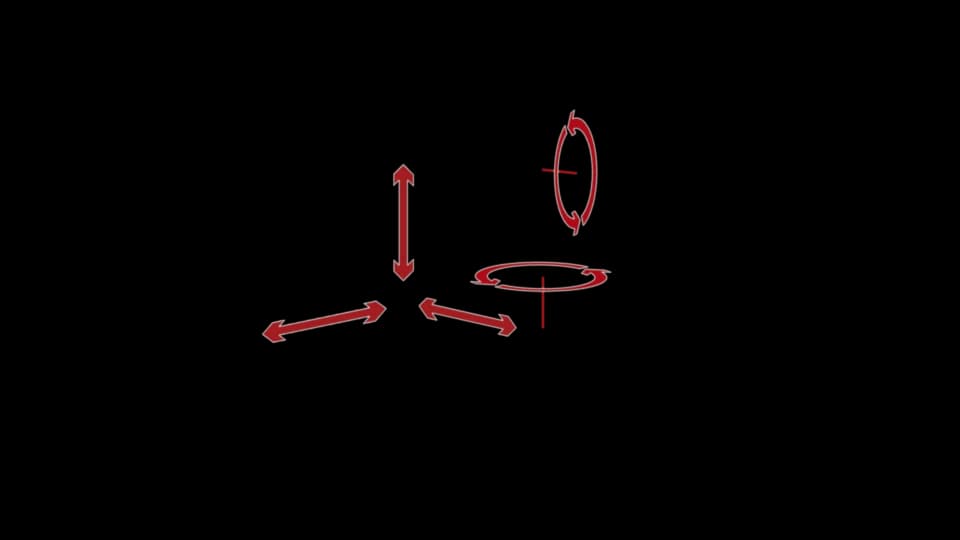

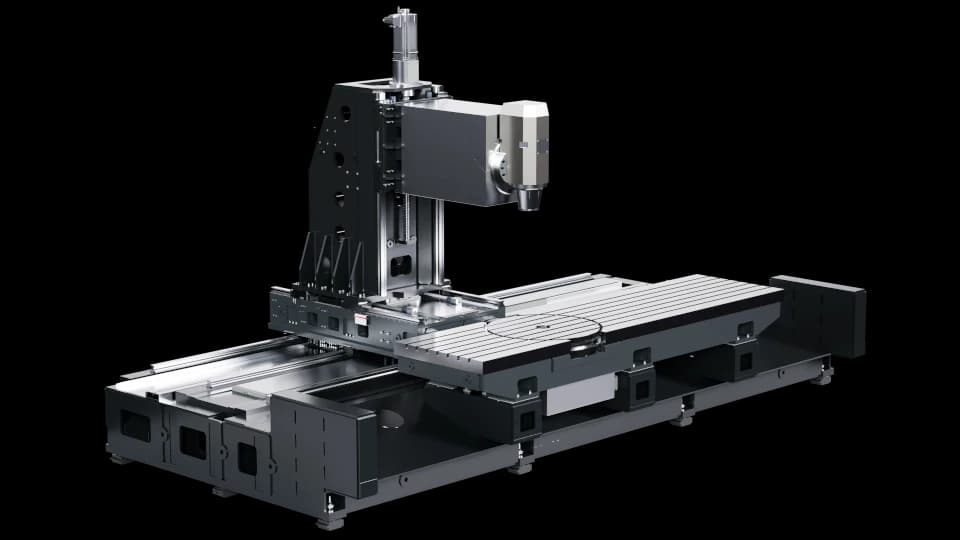

Grundaufbau der VELOS: Maschinenbett mit Fahrständer und feststehendem Tisch mit integrierter C-AchseFahrständer der VELOS mit markierten Linearachsen X, Y und ZFahrständer der VELOS mit markierten Achsen X, Y, Z sowie Schwenkachse B und Rundachse CXYZBC

02 · Antrieb

Linearmotoren.
Direkt in X und Y.

Keine Spindel, kein Spiel, keine Umlenkung: Lineare Direktantriebe von Schaeffler bewegen den Fahrständer. Hohe Leistungsdichte bei kompakter Bauweise und niedrigem Energieverbrauch.

80m/minEilgang
24kNVorschubkraft X / Y
10µmPositioniergenauigkeit auf 1.000 mm
3× Gr. 55Linearführungen in X

Linearführungen mit integriertem Wegmesssystem von Schneeberger · Z-Achse mit Servomotor und Kugelrollspindel

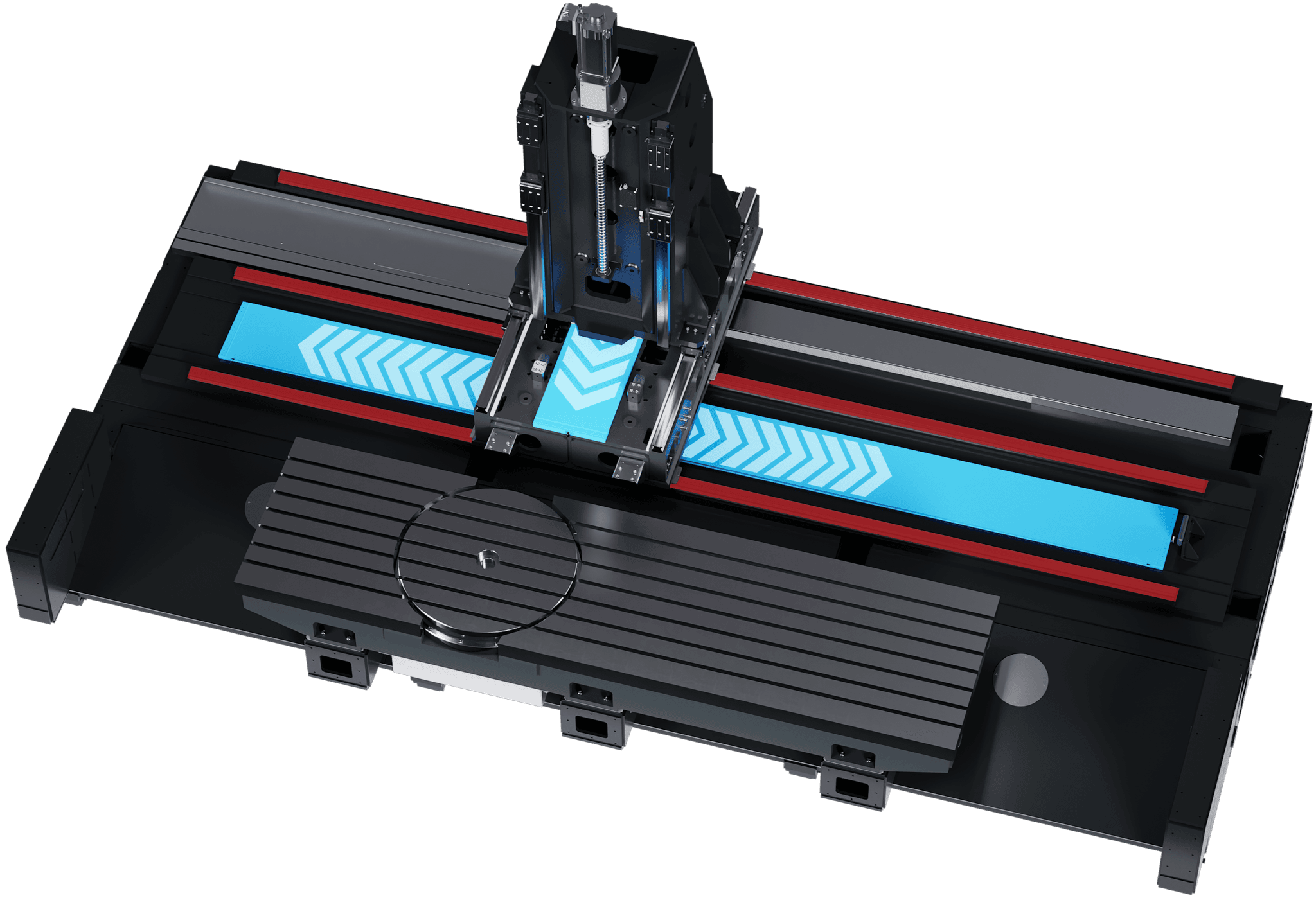

Draufsicht auf das Maschinenbett der VELOS mit hervorgehobenen Linearmotoren und Führungen

03 · Baureihe

VELOS2000

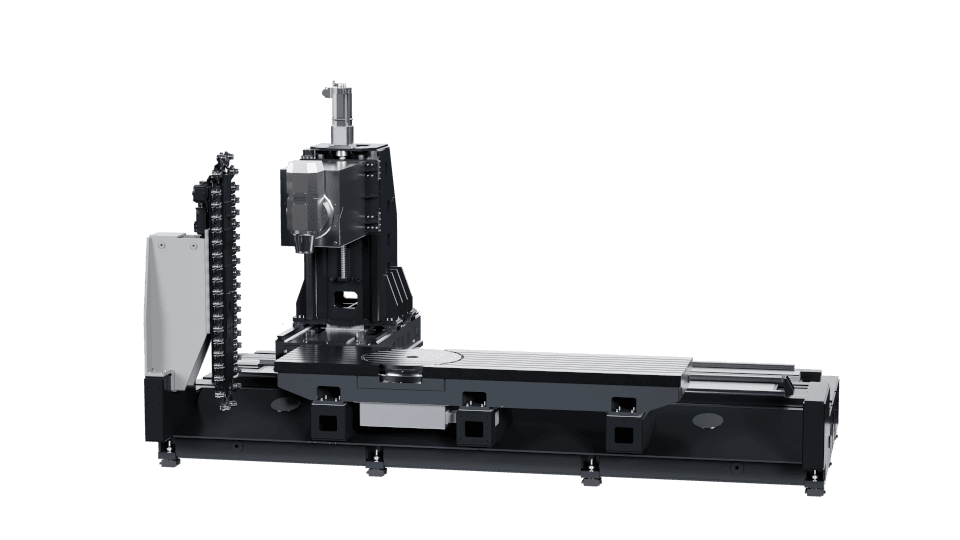

Vier Ausbaustufen. Gleiches Konzept, längerer Weg in X – für Bauteile, die wachsen.

0Verfahrweg X: 2.000 mm5.000 mm

Schematische Darstellung. Technische Daten auf dieser Seite gelten für die VELOS.3000.

04 · Maschinentisch

3.300 × 850 mm.
Konfiguriert für Sie.

Schon der Standardtisch trägt 4.200 kg. Optional werden eine oder zwei C-Achsen direkt im Tisch integriert – links, rechts oder beidseitig.

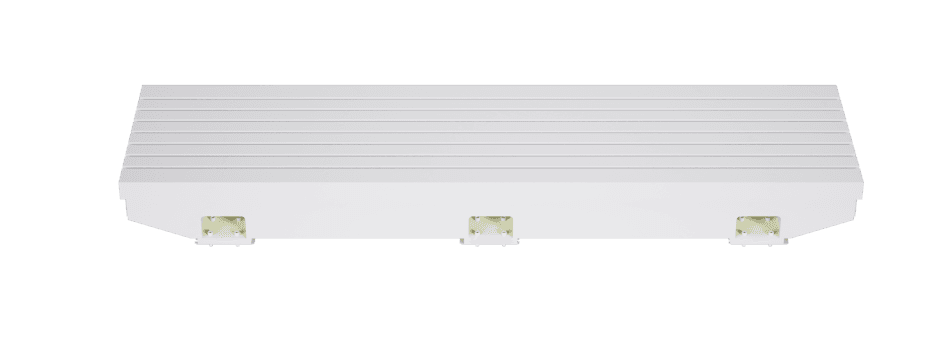

Maschinentisch der VELOS, Standardausführung 3.300 × 850 mmMaschinentisch der VELOS mit einer integrierten C-AchseMaschinentisch der VELOS mit zwei integrierten C-Achsen

VELOS.3000Standardwerte der VELOS.3000

3.300 × 850mm Aufspannfläche
4.200kg Tischbelastung
7 × 18H7T-Nuten
festTisch steht, Ständer fährt

05 · Möglichkeiten

Ein Tisch.
Viele Strategien.

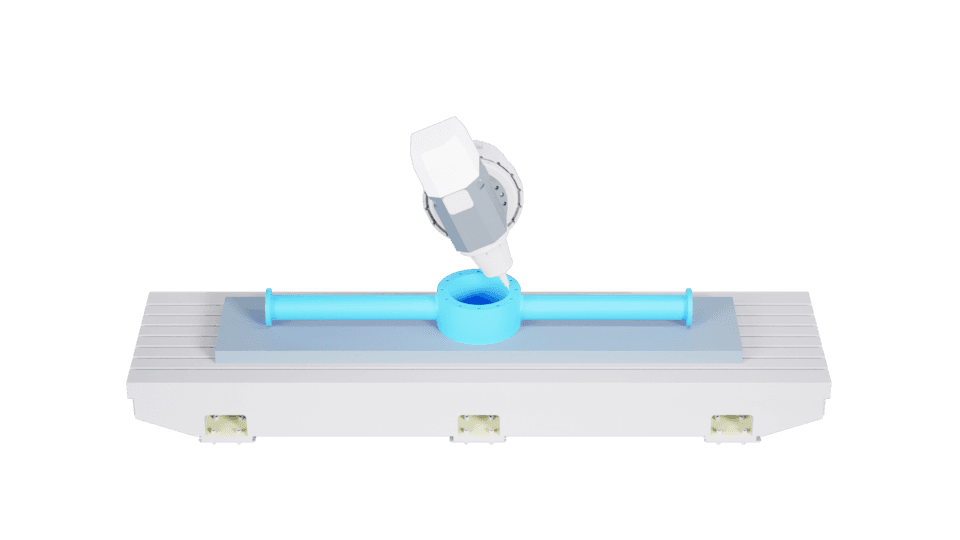

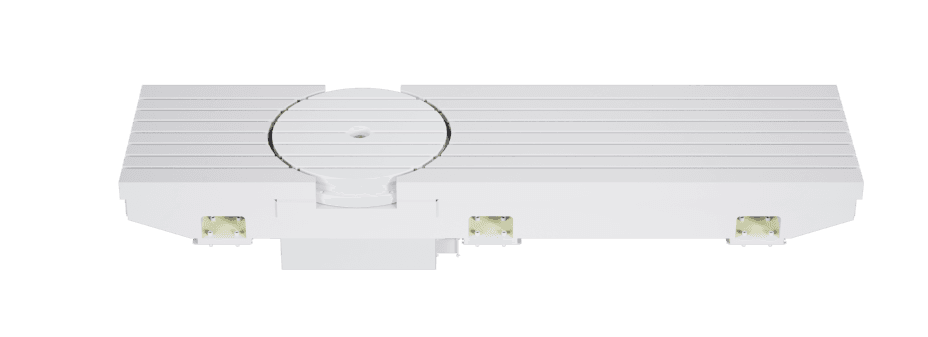

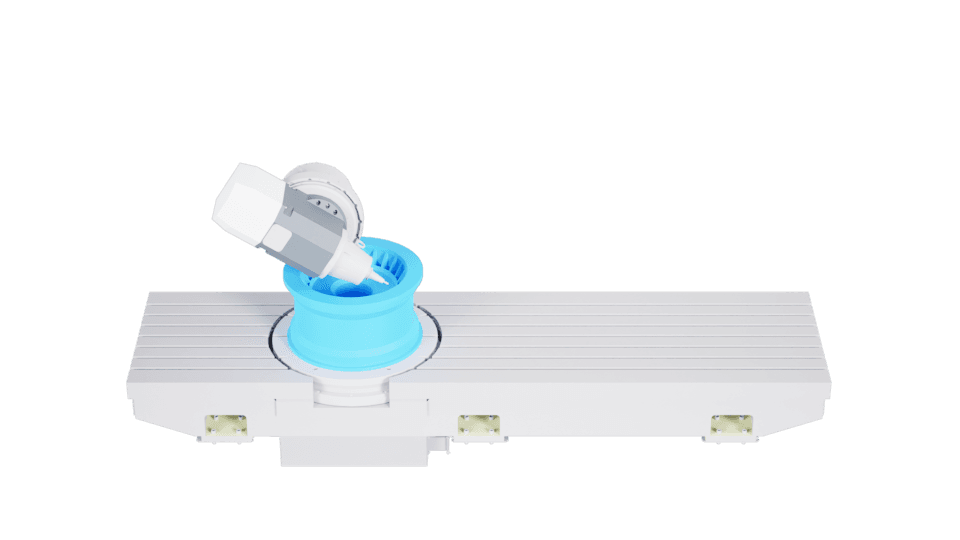

01Rundteil auf integrierter C-Achse unter der Schwenkkopf-Spindel
Simultan auf der C-AchseRundteile bis 1.000 kg in 5-Achs-Simultanbearbeitung.

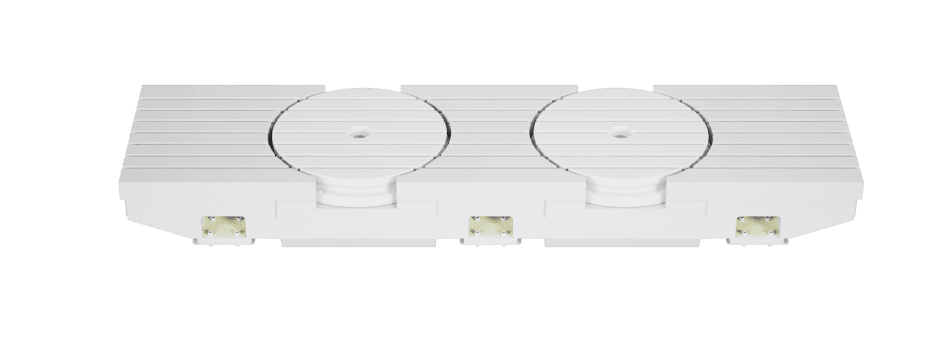

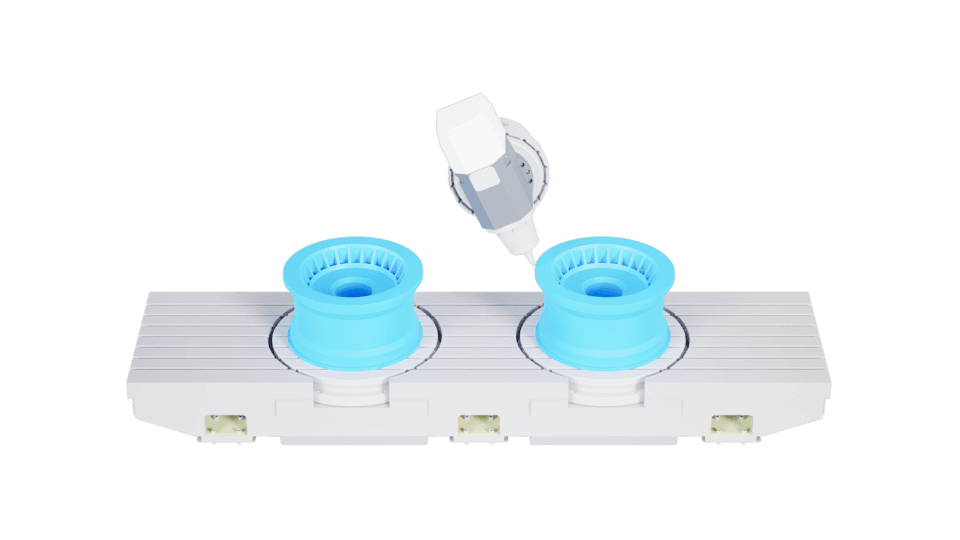

02Zwei Bauteile auf zwei integrierten C-Achsen
Zwei C-AchsenZwei Spannungen auf einem Tisch, je Ø 800 mm und 1.000 kg.

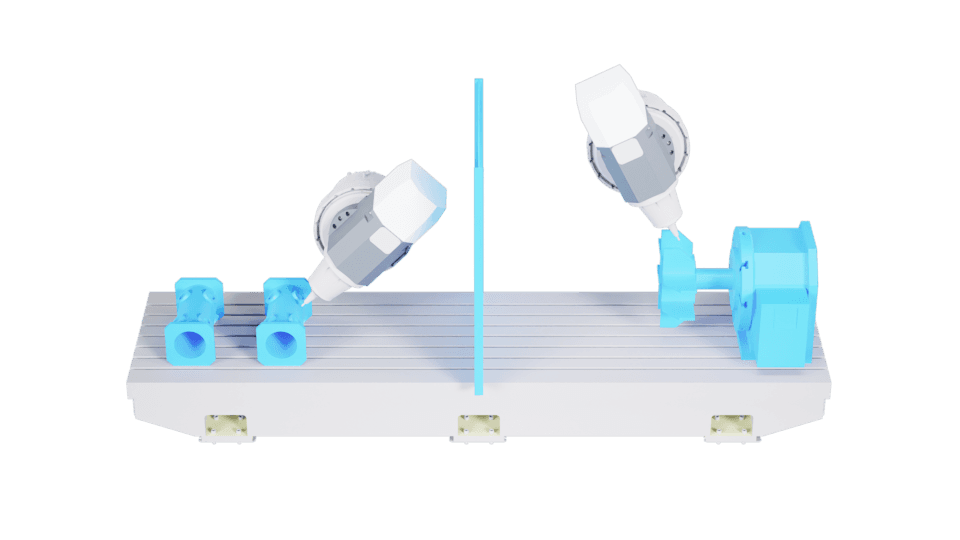

03Tisch mit Trennwand, links und rechts unterschiedliche Bauteile
Pendelbearbeitung mit TrennwandGetrennte Arbeitsräume: links fräsen, rechts rüsten. Schnell ein- und ausgebaut.

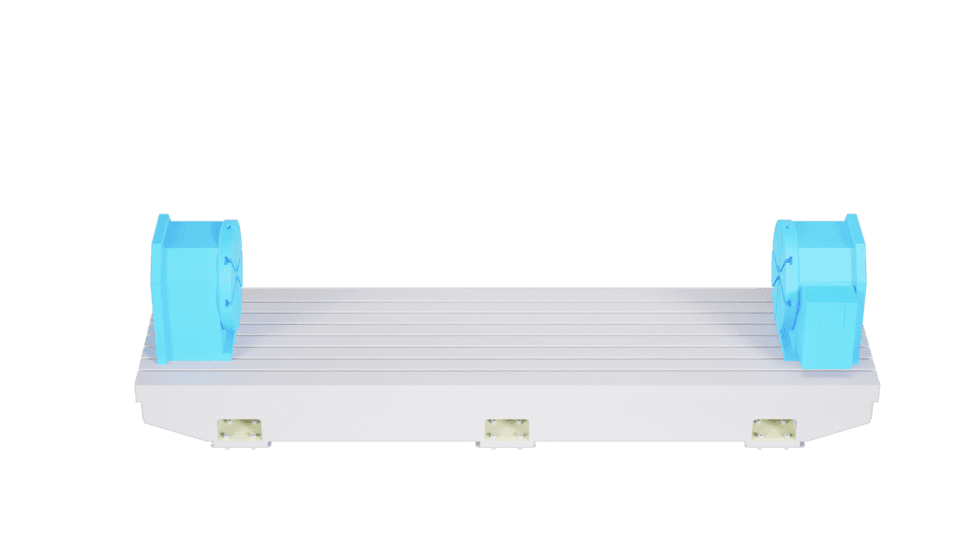

04Tisch mit aufgesetzten Rundtischen als 4./5. Achse
4./5. Achse aufgesetztEin oder zwei Rundtische als Option auf dem festen Tisch.
05Langes Bauteil über die volle Tischlänge
Lange Bauteile3.300 mm Aufspannlänge und 3.000 mm Verfahrweg für lange, schwere Werkstücke.

06 · C-Achse (Option)

Direkt
angetrieben.

Der integrierte Rundtisch läuft mit Torque-Motor: hohes Drehmoment, präzise Positionierung, sichere Klemmung.

  • Durchmesser · Störkreis800 mm · 1.100 mm
  • Dauerdrehmoment1.961 Nm
  • Klemmmoment in Position6.000 Nm
  • Positioniergenauigkeit± 4″
  • Drehzahl50 min⁻¹
  • Option Drehfunktion500 min⁻¹ (1.000 kg) · 800 min⁻¹ (600 kg)

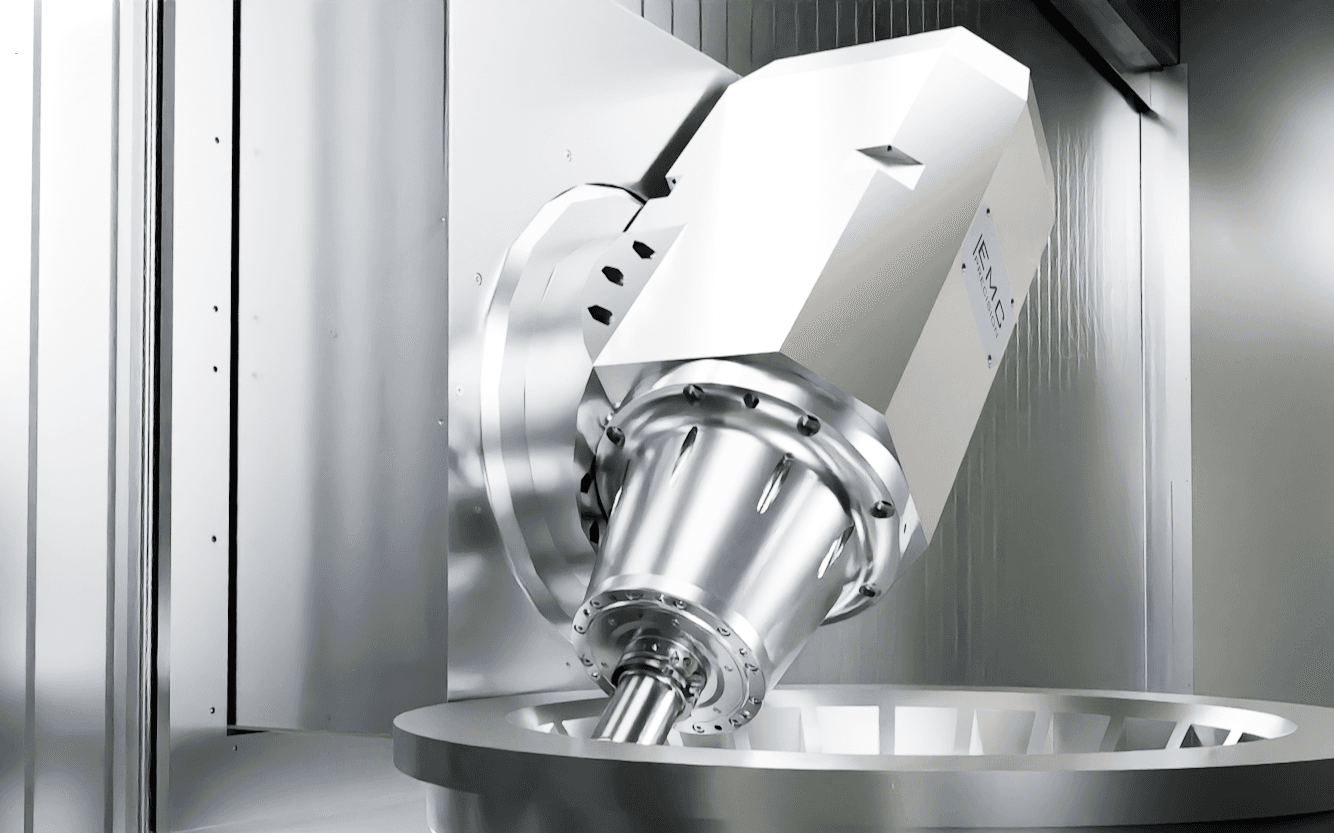

EMC-Motorspindel im Schwenkkopf der VELOS bei der Bearbeitung eines Rundteils

07 · Schwenkkopf · B-Achse

Vertikal.
Horizontal.
Alles dazwischen.

±120° Schwenkbereich
  • AntriebTorque-Motor
  • Spitzendrehmoment1.032 Nm
  • Klemmmoment6.000 Nm
  • Positioniergenauigkeit± 5″

Werkzeugspindel, B- und C-Achse sind Eigenkonstruktionen von EMC.

08 · EMC-Motorspindeln

Sechs Spindeln.
Eine passt.

Direkt angetriebene Motorspindeln für Fräsen, Drehen und Schleifen – vom Hochgeschwindigkeitsschlichten bis zu schwer zerspanbaren Werkstoffen.

Drehzahl
15.000min⁻¹
Leistung
43,5kW
Drehmoment
125Nm

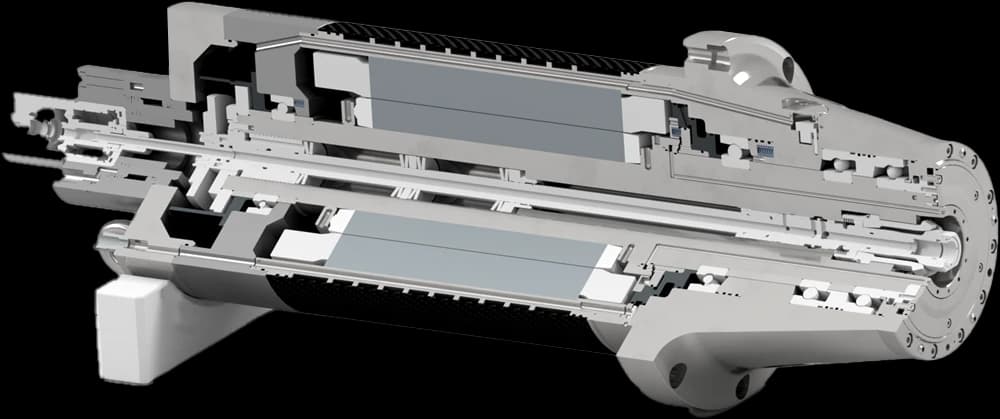

HSK-A63 / SK40Schmierung: FettMotorspindel, direkt angetrieben

Leistung und Drehmoment bei S6-25 %. Standard: MS30as-15. Optional Big-Plus-Doppelkontaktschnittstelle.

Kettenmagazin der VELOS mit Werkzeugaufnahmen neben dem Arbeitsraum

09 · Werkzeugmagazin

Pick-up.
Ohne Wechselarm.

Die Spindel holt das Werkzeug direkt aus dem Magazin. Weniger Kollisionsrisiko im Arbeitsraum, kürzere Wechselzeiten.

40 Werkzeugplätze

Standard (HSK-A63)

  • Span-zu-Span-Zeitca. 10 s
  • Werkzeuglänge max.400 mm
  • WerkzeugdurchmesserØ 100 / Ø 170 mm*

* bei freien Nebenplätzen

10 · CNC-Steuerung

Ihre Steuerung.
Ihre Wahl.

Standard

Siemens SINUMERIK ONE

  • Intuitive, interaktive Programmierung
  • Digital-Twin-Integration
  • Weniger Stillstand und Bearbeitungszeit
  • Benutzerfreundliche Oberfläche
Option

Heidenhain TNC7

  • Intuitive Maschinenvorbereitung
  • Grafisch unterstützte Spannmittel- und Werkstückausrichtung
  • Satzverarbeitungszeit 0,5 ms
Option

Fanuc 31i Plus

  • Optimiert für komplexe Mehrachsmaschinen
  • Hohe Geschwindigkeit und Präzision
  • Manual Guide i, Grafiksimulation

Technische Daten

VELOS.3000

Alle Werte gelten für die VELOS.3000 in Standardausführung. Optionen sind gekennzeichnet.

3.000 / 800 / 800Verfahrwege X / Y / Z in mm
4.200 kgTischbelastung (1.500 kg/m²)
15.000 min⁻¹Standardspindel, optional bis 24.000
ca. 30 tMaschinengewicht

Arbeitsraum

Verfahrwege X / Y / Z
3.000 / 800 / 800 mm
Spindelnase – Tisch (vertikal)
50–850 mm
Spindelmitte – Tisch (horizontal)
350–1.150 mm
Tischgröße
3.300 × 850 mm
T-Nuten
7 × 18H7

Linearachsen

Antrieb X / Y · Z
Linearmotor · Servomotor
Vorschub · Eilgang
30 · 80 m/min
Vorschubkraft X / Y / Z
24 / 24 / 10 kN
Positioniergenauigkeit (1.000 mm)
10 µm

Schwenkkopf (B-Achse)

Schwenkbereich
± 120°
Drehmoment · Klemmung
1.032 · 6.000 Nm
Positioniergenauigkeit
± 5″

C-Achse (Option)

Durchmesser · Störkreis
800 · 1.100 mm
Drehzahl
50 min⁻¹ (Drehfunktion 500)
Belastung
1.000 kg
Positioniergenauigkeit
± 4″

Spindel (Standard)

Typ · Aufnahme
MS30as-15 · HSK-A63 / SK40
Leistung S1 / S6
30 / 43,5 kW
Drehmoment S1 / S6
85 / 125 Nm

Werkzeugwechsler

Plätze
40 · optional bis 120
Prinzip
Pick-up
Werkzeug Ø · Gewicht max.
100 (170) mm · 10 kg
Span-zu-Span
ca. 10 s

Kühlmittel · Späne

Kühlmittelanlage
Knoll, 40 bar
Späneförderer
Kratzband

Aufstellung

Abmessungen (mit Späneförderer)
9.034 × 3.457 mm
Höhe
3.365 mm
Anschlussleistung
150 kW, 400 V
Steuerung
SINUMERIK ONE (TNC7, 31i optional)

Großes Bauteil?
Sprechen wir darüber.

Wir konfigurieren die VELOS passend zu Ihren Werkstücken – Tisch, Spindel, Magazin und Steuerung.

Technische Daten
